PolaNt-X MF.v2

 DOWNLOAD

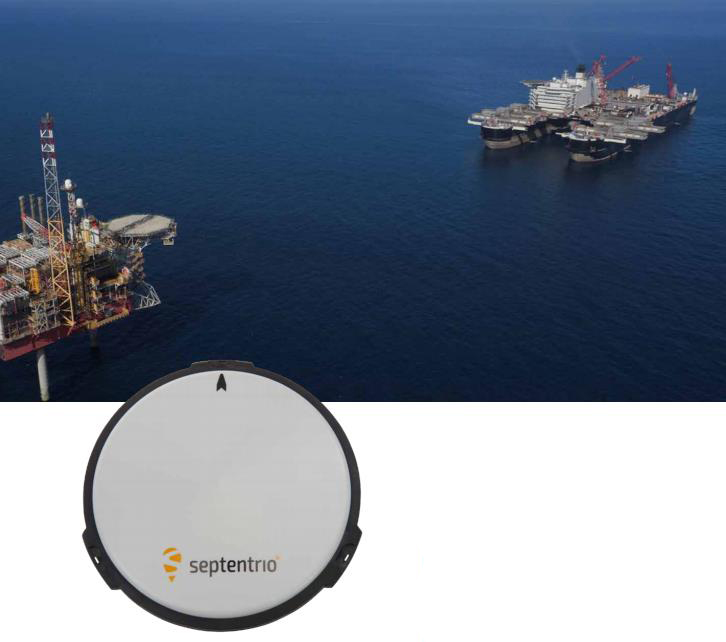

PolaNt-x MF.v2 is a lightweight high-precision  antenna for marine, geodetic, survey and  machine control applications. This high-gain  antenna incorporates low-noise amplifiers,  enabling multi-frequency GNSS signal reception  and are built into a rugged and environmentally  sealed housing.

The PolaNt-x MF.v2 antennas have an optimised  ground plane design, providing excellent multipath  characteristics.

Enabling the tracking of the upper and lower (1539- 1615 Mhz, 1164-1295 Mhz) GNSS signals, the  PolaNt-x MF is ideal for high precision applications.


KEY FEATURES

* Multi-constellation tracking: GPS, Galileo, GLONASS, BeiDou, NavIC and QZSS

* Reception of Inmarsat L-Band signals compatible with correction services

* Superior multipath characteristics

* Ruggedized design


FEATURES

Signals

L-Band (MSS)

GPS                                      L1, L2, L5

GLONASS                             L1, L2, L3

Beidou                                B1, B2, B3

Galileo                       E1, E5a, E5b, E6

SBAS                                          L1, L5

NavIC                                              L5

QZSS                              L1, L2, L5, L6


Frequencies

1539 - 1615 Mhz

1164 - 1295 Mhz

Polarisation                                RHCP

Axial Ratio                           3 db Max


Radiation Coverage

Zenith                                    6.0 dBic

15° elevation                        -2.0 dBic

10° elevation                        -3.0 dBic

5° elevation                          -4.0 dBic

Horizon                                -5.0 dBic


Amplifier

Gain                                    39 ± 2 dB

Noise Figure                     2.6 dB max

Input Voltage             +3 to +15 VDC

Current                             65mA (typ)

Impedance                                 50 Ω

VSWR                                      ≤ 2.0:1


Physical and Environmental

Finish             Weatherproof polymer

Weight                        450 g / 0.99 lbs

Diameter                  190 mm / 7.50 in

Connector                       TNC Female

Temperature           -50° C to + 70° C

                                  -58° F to 158° F

Certification         CE, RoHS and WEEE

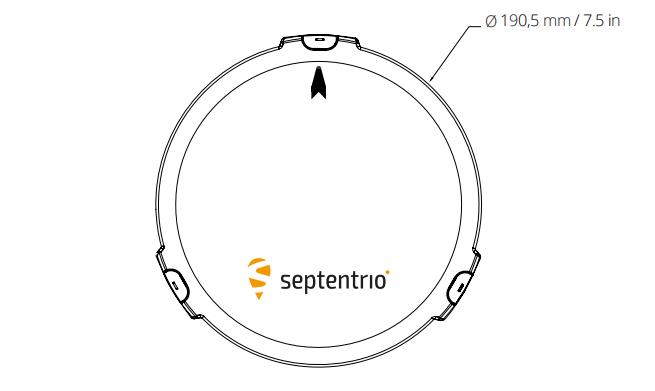

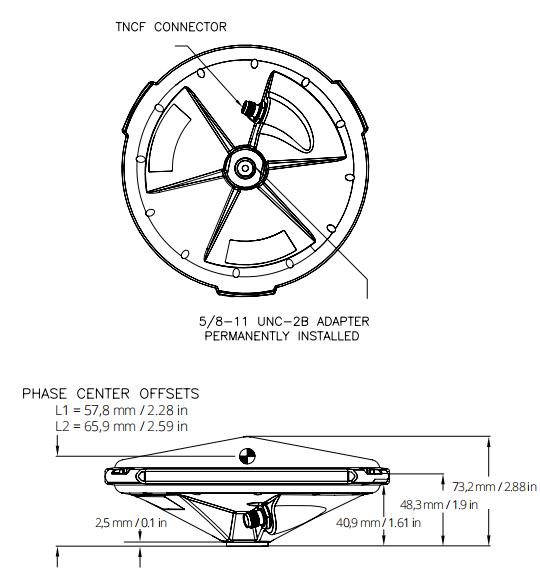

DIMENSIONS
