PolaNt* MC.v2

 DOWNLOAD


The PolaNt* MC.v2 is a lightweight, sturdy, high  precision, multi-frequency, multi-constellation  antenna. Built into a rugged and environmentally  sealed housing with aluminium bottom plate, it  is ideal for in physically demanding applications  such as agriculture, construction and mining.

The PolaNt* MC.v2 allows for the reception of  augmentation services distributed via L-band, making  it particularly suited for use in machine control  application in combination with Septentrio AsteRx  products.


KEY FEATURES

* Multi-constellation, multi-frequency GPS,  Galileo, GLONASS and BeiDou signals  capable

* Reception of Inmarsat L-Band signals  compatible with Fugro correction services

* Ruggedized design


FEATURES

Signals

L-Band (MSS)

GPS                                                  L1, L2, L5

GLONASS                                         L1, L2, L3

Beidou                                            B1, B2, B3

Galileo                                   E1, E5a, E5b, E6

SBAS                                                     L1, L5

NavIC                                                         L5

QZSS                                          L1, L2, L5, L6


Frequencies

1539- 1615 MHz

1164-1295 MHz


Polarisation                                            RHCP


Axial Ratio                                       3 dB Max


Radiation Coverage

Zenith                                                6.0 dBic

15° elevation                                    -2.0 dBic

10° elevation                                    -3.0 dBic

5° elevation                                      -4.0 dBic

Horizon                                            -5.0 dBic


Amplifier

Gain                                                39 ± 2 dB

Noise Figure                                 2.6 dB max

Input Voltage                           +3 to 15 VDC

Current                                       65 m A (typ)

Impedance                                             50 Ω

VSWR                                                  ≤ 2.0:1

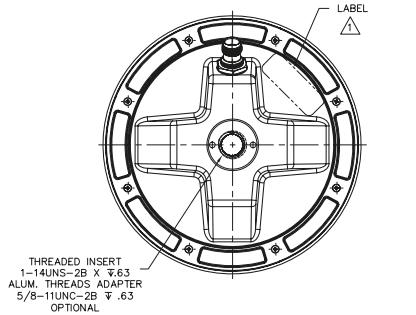

Physical and Environmental

Finish White radome with black aluminium base

Weight                                   ≈ 500 g / 1.1 lb

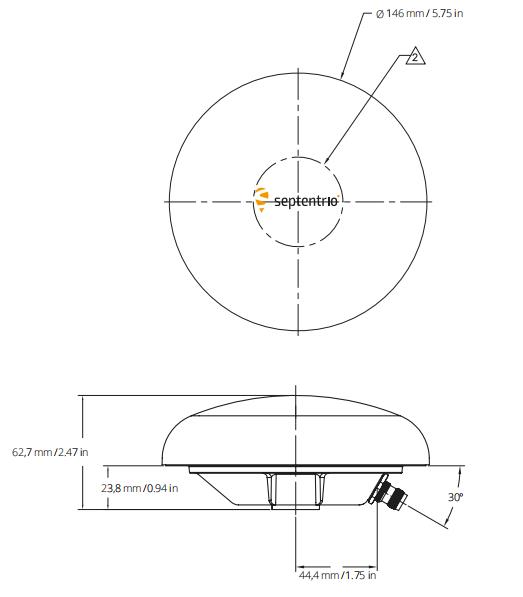

Diameter                             146 mm / 5.74 in

Connector                                   TNC Female

Temperature                       -55° C to + 85° C

                                              -58° F to 185° F

Designed to                                       D0160D

 Certification                   CE, RoHS and WEEE
