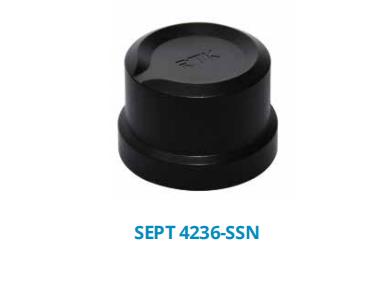

SEPT 4236-SSN

 DOWNLOAD



The SEPT 4236-SSN is a lightweight high- precision  antennas supporting all GNSS constellation and  GNSS bands, plus L-band correction services  coverage, and is especially designed for precision  positioning.

 This antenna is built with IP67 ruggedized structure  and strong anti-interference ability especially design to  endure in challenging operating environments.

This antenna is ideal for drones, robots, precision  agriculture, and other applications where precision  matters.


KEY FEATURES

* Multi-constellation tracking: GPS, Galileo, GLONASS, BeiDou, NavIC and QZSS

* Reception of Inmarsat L-Band signals compatible with correction services

* Full-band GNSS Helix antenna

* Ruggedized design


FEATURES

Signals

L-Band (MSS)

GPS                                         L1, L2, L5

GLONASS                                L1, L2, L3

Beidou                                    B1, B2, B3

Galileo                           E1, E5a, E5b/E6

SBAS                                             L1, L5

NavIC                                                 L5

QZSS                                 L1, L2, L5, L6


Frequencies

1515-1616 MHz

1160-1280 MHz


Polarisation                                   RHCP



Axial Ratio                            < 3dB typ.


Radiation Coverage

 Zenith                               4.0 dBic typ.


Amplifier

Gain                                    35 dB +/- 3

dB. Noise Figure                            ≤ 1.5

dB typ. Input Voltage     +3 to +16 VDC

Power Consumption/current          ≤ 35mA

Impedance                                     50 Ω

VSWR                                        ≤ 2 typ.


Physical and Environmental

Weight                                            50g

Temperature                -45°C to + 85°C

 IP rating                                        IP67

Connector                             SMA Male

Length of Antenna Cable            50 cm

Certification          CE, FCC, RoHS and WEEE

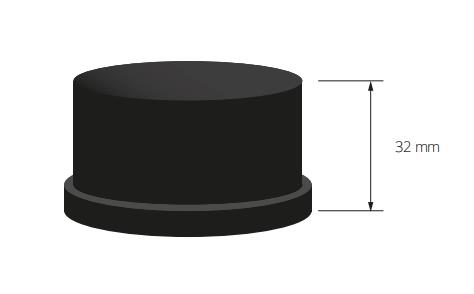

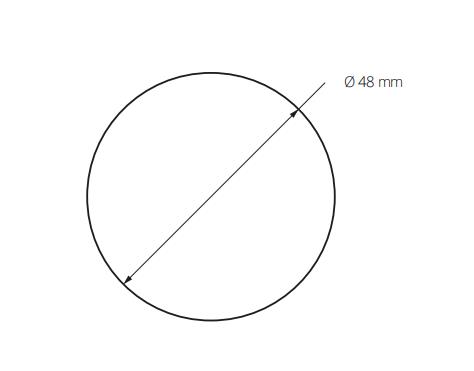

DIMENSIONS
